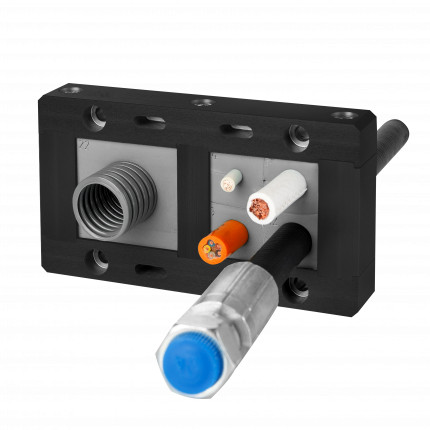

Рама РЛ16 01010301600

Рама РЛ16 предназначена для ввода кабелей и трубок различного назначения в шкафы, контейнеры, здания. Конфигурация рамы РЛ16 позволяет установить от 2 до 8 кабелей в уплотняющих модулях (приобретаются дополнительно).

Рама поставляется в комплекте
Части рамы:
1. Верхняя и нижняя планка - 2 шт.
2. Боковые планки - 2 шт.
3. Разделительные перегородки - 1 шт.
4. Прокладка на клеевой основе - устанавливается под раму.
5. Комплект нержавеющих винтов для сборки рамы - 6 шт.
6. Шайбы для установки под винты крепления рамы.
7. Баночка технической смазки - 1 шт. ( в зависимости от количества модулей и габаритов рамы может поставляться 1 шт на несколько рам).
Важно! Винты крепления рамы к оборудованию/эл. Шкафу - в КОМПЛЕКТ НЕ ВХОДЯТ, но могут быть поставлены по согласованию с Заказчиком по его заданию.

Преимущества

• простая универсальная конструкция позволяет гибко конфигурировать ввод;
• широкий диапазон кабелей;
• высокая плотность монтажа;
• легкий монтаж;
• кабели с разъемами не требуют предварительной разделки;
• надежное уплотнение и фиксация кабелей;
• компактность ввода;
• виброустойчивость;
• легкое добавление кабелей;
• оболочка кабеля не повреждается;
• высокий класс защиты IP67 (тип оборудования, который подвержен воздействию сильным атмосферным явлениям).

Спецификация

Материал Рамы	Алюминий (анодированный, галтованный/упрочненная поверхность)
Материал модулей	EPDM
Группа горючести	НГ ГОСТ 12.1.044-89
Степень защиты в составе кабельного ввода с модулями типа МЛ и МС	IP67 ГОСТ 14254-2015
t° эксплуатации	-50..+100°С
t° монтажа	-10..+50°С
Размер проема	38х88мм
