Монтаж кабельного ввода. Инструкция

Ниже будет приведена инструкция по монтажу (установки) кабельного ввода. Крепление кабель канала может осуществляться к любой поверхности (например, к гипсокартону, к потолку и т.п.). Каждый шаг подробно описан и сопровожден изображением.

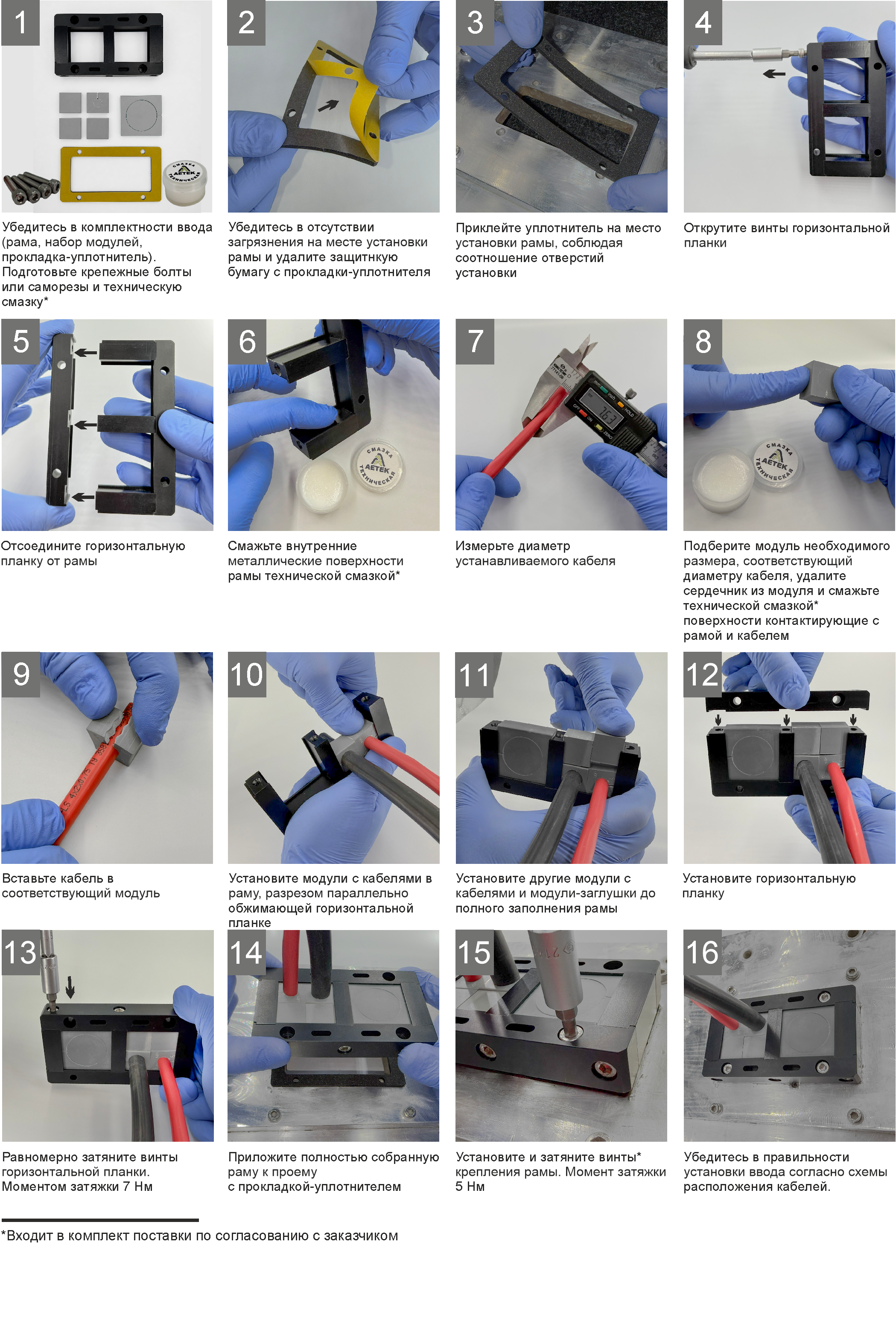

Убедитесь в комплектности ввода (рама, количество модулей, самоклеящийся резиновый уплонтинель, шайбы). Подготовьте крепежные болты*.

Убедитесь в отсутствие загрязнения на месте установки рамы и удалите защитную бумагу с самоклеющегося резинового уплотнителя.

Приклейте уплотнитель на место установки рамы соблюдая соосность отверстий установки.

Раскрутите боковые стороны рамы и ослабьте центральный болт при его наличии.

Отсоедините боковые стороны.

Измерьте диаметр устанавливаемого кабеля.

Подберите модуль необходимого размера, соответствующий диаметру кабеля.

Удалите сердечник из модуля.

Вложите кабель в соответствующий модуль.

Установите модули с кабелями в раму, разрезом перпендикулярно длинной стороне рамы.

Установите другие модули с кабелями и модули-заглушки для полного заполнения рамы.

Установите боковые стороны рамы.

Равномерно затяните сборочные болты моментом 7 Нм.

Приложите полностью собранную и скрученную раму к резиновому уплотнителю.

Установите и закрутите болты* крепления рамы. Момент затяжки - 5 Нм.

Убедитесь в правильности установки ввода. Герметичность будет достигнута через сутки после сборки ввода.

* не входят в комплект поставки.
